Kompletní instalace tk103

Návod TK103B



v případě problémů konzultujte originální anglický návod

Tento tracker je nový produkt na bázi GSM / GPRS a GPS satelitního polohovacího systému, v němž bylo uvedeno více funkcí zabezpečení umístění, monitoring sledování, nouzové poplachy a sledování v plném rozsahu.



Můžete sledovat a monitorovat vzdálené cíle pomocí SMS nebo internetu.


Vlastnosti
Podpora SMS / GPRS / Internetové síě pro přenos dat (GPRS / Internet pokyny v přiloženém CD)
Podpora GPRS on-line a GPRS nové připojení automaticky, pokud je GPRS přerušeno.
Podpora konfigurace pomocí vzdáleného terminálu.
Lze nastavit více funkcí zabezpečení, polohování, sledování, dozor, nouzová signalizace a sledování v celém rozsahu

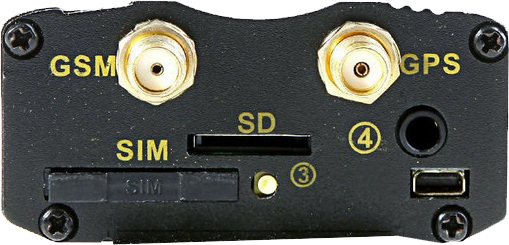

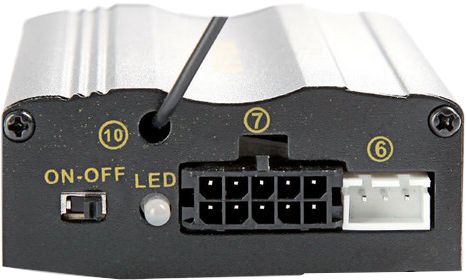

Modul obsahuje





1. GSM anténa

2. GPS anténa

3 hlavní konektor pro napájení atd

6. konektor pro otřesový senzor

7. slot pro uložení SIM karty a

8. dvířka pro vysunutí SIM karty, a tlačítko kterým se vysunuje sim karta

















Technické parametry





rozměr

83*54*26m

váha

120g

síť

GSM/GPRS

frekvence

850/900/1800/1900Mhz or 900/1800/1900Mhz

GSM/GPRS Modul

Simcom300d / Simcom340d

GPS Modul

SIRF3 čip

   GPS citlivost

-159dBm

GPS přesnost

5m

GPS čas startu

Studený  45s

Teplý  35s

 Horký 1s

Vstupní napětí

12 V -24V



Záložní baterie

3.7V 800mAh Li-ion

Skladovací teplota

-40°C to +85°C

Provozní teplota

-20°C to +65°C

Vlhkost

5%--95% ne kondenzovaná !



Poznámka: bílý kabel od relé má být zapojen na +



Montáž

Pokud nepožadujete zapojení hlídání dveří,spuštění motoru,

add. postačí pouhé připojení dvou napájecích kabelů -červený na plus pól

a černý na minus pól baterie. Zařízení má I svůj vnitřní zdroj,takže funguje

I samostatně po odpojení od přívodu napětí . / Samozřejmě jen po dobu než dojde k vybití baterie/. A bude posílat alarm o odpojeném napájení


http://www.servishlavka.cz/montaz-tk103b-jen-zakladni-zapojeni



Anténu je třeba umístit do prostoru s dobrým satelitním příjmem.

Zařízení  umístěte na suchém a bezprašném místě.

10Pin konektor vložte do odpovídající sběrnice a propojte dle schématu.

Oranžový drát může být připojen k poplašné houkačce / volba/

Pro dveřní spínač  volte zelený a modrý drát podle konkrétního provedení

na vozidle.

Instalujte SOS tlačítko na řidiči dostupném místě – červený a černý kabel

společně s reset tlačítkem .

Relé zajišťující odpojení čerpadla z nádrže -zapojte dle schématu

 /yellow – žlutý kabel

red-červený kabel/

Zapojte externí mikrofon a satelitní anténu.Antény GPS a GSM umístěte na

vhodném místě kde je dobrý příjem signálu.





Instalace SIM karty

SIM karta nesmí být chráněna heslem. /pinem/

SIM card slot vysunete stlačením kolíčku vedle otvoru a po vložení SIM

karty slot zasuneme zpět.



 GSM/GPS signalizace

červená ledka: Žádná GSM síť

červená ledka bliká): GSM signál je dostupný.

červená ledka bliká pomalu: lokátor pracuje pod GPRS módem.

zelená ledka: GPS signál je normální.

zelená ledka nesvítí: žádný GPS signál.







 Inicializace

Pošlete SMS “begin+heslo”do jednotky, ta odpoví “begin OK” a inicializujte tím všechna nastavení k standardnímu továrnímu nastavením.Standardní heslo: 123456

 Například: SMS "begin123456", odpověď “begin OK”. (vše bez uvozovek" " při poslání všech SMS)



 Změna hesla

Pošlete SMS “ heslo+staré heslo+smezera+nové heslo” .

Například: poslat SMS "password123456 888888". Odpověď “password OK” potvrdí změnu hesla.



Autorizace

Tel.čísla lze autorizovat zasláním SMS admin+heslo+mezera+schválené číslo např.“admin123456 777123456 ”

Vymazání oprávnění: Pošlete SMS" noadmin+heslo+mezera+schválené číslo"



Po autorizaci – po prozvonění bude tracker posílat sms o poloze jen na autorizované číslo



Pokud prozvoníte z neautorizovaného čísla jednotku, tak tracker nic nepošle.





Dotazování na polohu:

Pokud prozvoníte z autorizovaného čísla jednotku,tak ta zavěsí a obratem zašle geo info o poloze, Rychlosti,stavu baterie ad.









 Režim sledování polohy a hlasového monitorování daného prostoru :

Standardně je nastaveno sledování polohy.Pro odposlech okolí trackeru

zadáme "monitor+heslo"  př. "monitor123456"

Nazpět se dostaneme zase příkazem   "tracker+heslo"



 Alarmy

Slabá baterie

Když klesne napětí baterie blízko 3.6V, tracker zašle SMS “low battery+lat/ long.”

 k schválenému číslu v 3 minutových intervalech.

Lze rušit pouze příkazem begin123456 a musíte pak zařízení znova nastavit dle návodu.

Alarm vybito

Když klesne napětí k 0V, zařízení pošle SMS “power alarm+lat./long.

k schválenému číslu v 3 minutových intervalech.

Lze rušit pouze příkazem begin123456 a musíme pak zařízení znova nastavit dle návodu.

SOS

Stisknutím SOS tlačítka déle jak 3sec , zařízení pošle SMS “help me” ke všem schváleným číslům v 3 minutových intervalech. Pro zastavení zasílání SOS

Je nutné poslat zpět SMS “help me!123456” ze všech schválených čísel

Geo plot

Lze nastavit oblast po jejíž opuštění přijde SMS “stockade!+geo-info”

Nastavit lze když je tracker alespoň 3-10min v nehybném stavu.

Zašleme SMS " stockade +heslo+mezera+zeměpisná šířka,délka;zeměpisná šířka,délka"

Poznámka: První zeměpisná šířka + délka je souřadnice vrchního levého rohu , zatímco druhá zeměpisná šířka +délka je souřadnice spodního pravého rohu.

Zrušit lze zasláním SMS“nostockade+heslo”.



 Hlídání pohybu

Pokud je jednotka 3-10min bez pohybu lze poslat nastavení  pomocí SMS “move+password+mezera+0200”  Ta odpoví “move OK”. V případě pohybu( standardně přes 200m), tracker pošle SMS “Move” spolu s Geo - info do schválených čísel, po 3 minutách.

Zrušit lze zasláním SMS “nomove+password”.



 Překročení rychlosti

Zašlete SMS "speed+heslo+mezera+050" do jednotky(příklad pro rychlost 50km/h),a jednotka odpoví “speed OK!”. Když tracker překročí 80km/h. pošle SMS “speed+080!+Geo-info” do schválených čísel. Toto upozornění zasílá po 3minutách.

Zrušíme příkazem “nospeed+password”

Poznámka: tento rychlostní alarm lze nastavovat nejméně od 30km/h



 Odpojení přívodu paliva (funguje do rychlosti 20 km/h):

Poslat SMS “stop+heslo” –odpověď “Stop engine Succeed”. Tímto příkazem

přerušíme přívod paliva do motoru.

Zapnutí přívodu paliva:

Poslat SMS “resume+heslo” do jednotky, ta odpoví “Resume engine Succeed”



Odpojení přívodu paliva (funguje vždy - může být nebezpečné):

Poslat SMS “quickstop+heslo” –odpověď “quickstop OK”.”. Tímto příkazem povolíme vypnutí přívodu paliva i nad 20 km/h.





 Alarm

Pošlete SMS “arm+heslo” do zařízení ve vozidle. To odpoví “Tracker is activated”  .Tímto oživujeme alarm vozidla./vibrační senzor,otevření dveří ap/

 Alarm knoflíkem

Stisknutím "A" knoflíku na dálkovém ovládání, auto vstoupí do alarm stavu a siréna jednou houkne, neposílá SMS odpovědět.

Zrušení alarmu

Vyšleme SMS příkaz "disarm + heslo"  " do zařízení ve vozidle, to odpoví “Tracker is deactivated”

Zrušení alarmu knoflíkem

Stisknutím "B" knoflíku na dálkovém ovládání rušíme alarm stav a siréna houkne2x

Funkce dálkového ovládání

 Alarm      stisk "A" knoflíku, siréna houkne jedenkrát.

 Zrušení alarmu     stisk "B" knoflíku, siréna houkne dvakrát.

 Tichý režim   stisk "A+B" knoflíku společně, kdy to je ve stavu bez alarmu,  siréna houkne třikrát.

  Opuštění tichého režimu- stisk "A+B" společně, kdy to je ve stavu bez alarmu,  siréna houkne čtyřikrát.

Zastrašení    Dlouhý stisk "A" knoflíku po 3 sekundy, siréna houká pro 10 sekundách, stisk "A" nebo "B" knoflíku  -přerušení houkání.

Dveřní alarm

Jednotka pošle SMS “Door alarm+lat/long” do schváleného čísla v 3 minutových intervalech, když dojde k otevření dveří .Siréna houká 30 sec v minutovém intervalu, Zasláním SMS “disarm+heslo” zastavíme tento alarm stav.



Otřesový senzor (shock sensor)

Jednotka pošle SMS “Sensor alarm+lat/long” do schváleného čísla v 3 minutových intervalech když je senzor aktivovaný Siréna houká 30 sec v minutovém intervalu, Zasláním SMS “disarm+heslo” zastavíme tento alarm stav.



ACC alarm

Jednotka pošle SMS “ACC alarm+lat/long” do schváleného čísla v 3 minutovém intervalu když je motor auta nastartovaný. Siréna houká 30 sec v minutovém intervalu,Zasláním SMS “disarm+heslo” zastavíme tento alarm stav.


Tichý režim

tichý režim SMS

Odešlete SMS “silent+heslo” do zařízení, to odpoví “silent ok!”.To znamená, že se nespustí hlučný alarm ,ale pouze zasílání varovné SMS autorizovanému číslu.

Opuštění tichého režimu odešlete SMS “loud+heslo” do zařízení, to odpoví “loud ok

Tichý režim dálkovým ovládáním

Tichý režim   Stisknutí "A+B" společně, siréna houkne třikrát,

Při alarmu siréna nehouká,pouze se zasílá varovná SMS



 Tracker je mimo GSM signál

 Když je auto  v místě bez GSM signálu, siréna houkne jestliže je alarm

spuštěný/ne v tichém režimu/ (dveře, senzor, ACC), ale neposílá varovné SMS



Kontrola stavu vozidla

Pošlete SMS příkaz “check+heslo” do zařízení ve vozidle, to odpoví : stav  baterie, GPS, ACC, dveří, GSM na schválené číslo. Například:

SMS "check123456" do zařízení ve vozidle, to odpoví následující SMS.

Napětí: ON

Baterie: HIGH /nabitá/

GPS: OK

ACC: off   /vypnutý/

Dveře: off /zavřené/

GSM signál: 1 - 32). /Síla signálu/

Tvrdý reset

Poslat SMS “reset+password” do zařízení a zresetujeme GSM jednotku a GPS jednotku zařízení, to odpoví “reset ok”.

Reset tlačítkem

      Stiskněte resetovací tlačítko, zařízení bude resetováno.



Zjištění IMEI zařízení

   Pošlete SMS příkaz "imei+heslo" do jednotky.  IMEI číslo je 15ti místné jedinečné číslo pro identifikaci daného zařízení . Toto číslo je potřeba zadávat

při nastavování přenosu přes GPRS na mapový server.



 Změna časové zóny:

Vyšleme SMS "time+mezera+zona123456+mezera +tčasová zóna pro změnu času v jiném časovém pásmu.  př.  time zone123456 -2



GPRS nastavení

Toto nastavení použijeme pro zobrazování polohy přímo na mapě v PC,PDA apod.

Pozor: nastavujte jen pokud je zařízení na signálu GPS!



Uživatel musí nastavit APN dle svého provozovatele

Př. SMS:  apn123456 internet   ,odpověď    "APN OK"



APN našich operátorů:

vodafone: internet

          O2: internet

T-mobile: internet.t-mobile.cz



IP nastavení

Pošlete SMS: adminip + 123456 + IP adresa + port.   Odpověď "adminip OK" Například: adminip123456 79.127.228.113 5001,  odpověď "adminip OK"





Dodržujte toto pořadí SMS příkazů:



Postupně posíláme sms do trackeru – pošleme sms a počkáme na odpověď - adminip ok, apn ok atd

a pošleme další sms na dalším řádku  (každý řádek představuje 1 sms)



Vše o online sledování najdete zde http://www.pchlavka.cz/kh/category/clanky/gps-a-sledovani





Režim přepnutí mezi "SMS" a "GPRS"

Standardní mód je "SMS"

Vyšleme SMS "GPRS+heslo" do jednotky, a ta odpoví "GPRS ok!"  to znamená že zařízení má zapnutý "GPRS" mód.

Vyšleme SMS "SMS+heslo" do jednotky, ta odpoví "SMS ok!" a obnovíme

SMS režim.



Pro ukončení GPRS spojení lze použít příkaz   nofix123456 nebo notn123456

viz nastavení.

Poté můžeme přejít opět na SMS režim příkazem sms123456

V tomto novém režimu musíme opět určit časové rozmezí zasílání polohy

případně další příkazy ohledně hlídání pohybu apod.



Při problémech s GPRS (po příkazu check123456 jednotka odpovídá že je

GPRS:OFF)



zkuste použít příkaz GPRS123456,1,1 (UDP)

nebo  GPRS123456,0,0 (TCP)



Varování!!!



Věnujte prosím pozornost tomu jak zacházet se zařízením:

1. udržujte jednotku v suchu. Déšt ,vlhkost může poškodit zařízení

2. Neužívejte ani neskladujte jednotku v prašném prostředí.

3. Nemějte nebo neprovozujte v přílišném chladu.

4. Ovládejte pečlivě. Nevibrujte nebo netřeste s jednotkou násilně.
    (zvolte umistění, tak aby jednotka v autě nevibrovala)

5. Čistěte jednotku s kusem suché látky. Nečistěte v chemikáliích, saponátech.

6. Nedemontujte nebo neopravujte svépomocí.

7 Prosím čtěte manuál pečlivě před instalací a nastavením. Skontrolujte povolený napěťový rozsah a správnou polaritu. Jinak může dojít k poškození produktu.
